● 確定摻量：進(jìn)行試配試驗(yàn)，以確定合適的摻量。一般白色硅灰的摻量為膠凝材料的5%-10%，針狀白硅粉可控制在3%-8%。
● 混合方式：先將白色硅灰、針狀白硅粉與水泥等干料干拌均勻，再加入水和其他添加劑進(jìn)行攪拌。攪拌時(shí)間適當(dāng)延長(zhǎng)，比普通水磨石攪拌時(shí)間長(zhǎng)20%-25%。
● 施工注意：確保攪拌均勻，避免出現(xiàn)局部硅灰或硅粉聚集的情況。振搗過(guò)程中要保證振搗密實(shí)，使材料充分填充架空板的內(nèi)部空間。選擇要點(diǎn)

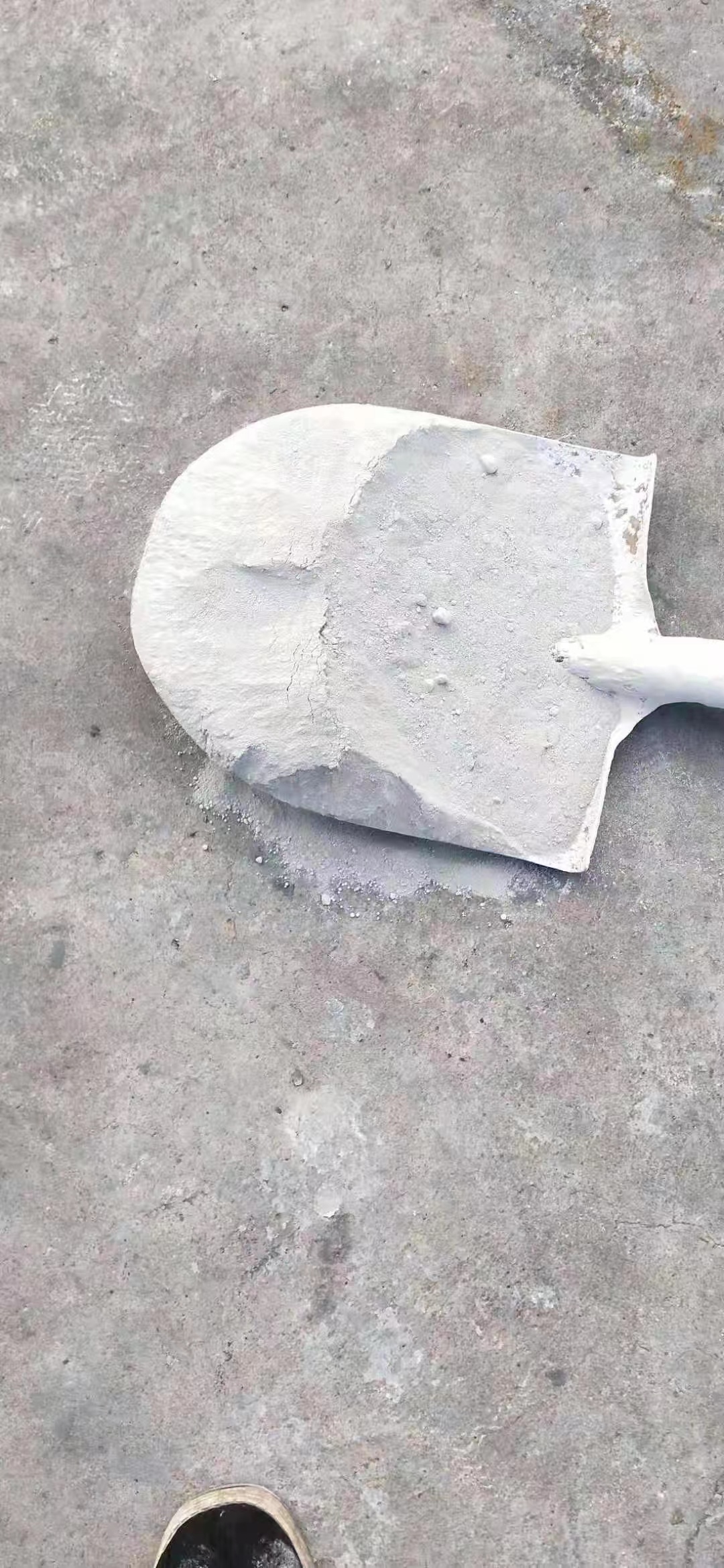

● 白色硅灰選擇：選擇二氧化硅含量不低于92%的產(chǎn)品；細(xì)度方面，平均粒徑一般小于1μm，顆粒小于1μm的含量不低于85%；活性指數(shù)應(yīng)不低于100%；含水率需小于3%；選擇信譽(yù)良好、質(zhì)量穩(wěn)定的品牌，如埃文德新材料等。
● 針狀白硅粉選擇：優(yōu)先考慮二氧化硅含量高、雜質(zhì)少的產(chǎn)品，一般二氧化硅含量應(yīng)在90%以上；形狀上，選擇針狀形態(tài)完整、長(zhǎng)徑比大的產(chǎn)品，長(zhǎng)徑比通常在10:1以上；細(xì)度以通過(guò)325目篩或更細(xì)為宜；白度越高越好，一般應(yīng)達(dá)到90以上；吸油值低，可減少對(duì)拌合用水量和漿體流動(dòng)性的影響。
